فن کویل چیست
فن کویل چیست ؟ فن کویلها از جمله تجهیزات کلیدی در سیستمهای تهویه مطبوع مدرن به شمار میروند که به واسطه عملکرد چندمنظوره خود توانستهاند به انتخاب اول بسیاری از ساختمانها، چه در مصارف مسکونی و چه در پروژههای تجاری و صنعتی، تبدیل شوند. این دستگاهها از یک فن و مبدل حرارتی تشکیل شدهاند و نقش اصلی آنها تنظیم دمای محیط از طریق انتقال حرارت است. فرآیند کنترل دما در این دستگاه معمولاً با استفاده از یک ترموستات هوشمند یا کلید دستی صورت میگیرد که جریان هوا یا دبی آب ورودی به کویلها را تنظیم میکند.
فن کویل چیست | سیستمهای فن کویل معمولاً انرژی خود را از منابع گرمایی و سرمایی مرکزی مانند بویلرها و چیلرها تأمین میکنند و بسته به نوع طراحی، میتوانند از دو لوله (برای گرمایش یا سرمایش) یا چهار لوله (جهت عملکرد همزمان گرمایش و سرمایش) بهره ببرند. برای پاسخ به سوال فن کویل چیست با ما همراه باشید . ویژگی ساختاری ساده این دستگاه باعث شده نصب آن آسان باشد، اما برای حفظ کارایی و طول عمر مفید دستگاه، نیاز به تعمیر و نگهداری دورهای دارند.
همچنین هنگام عملکرد سرمایشی، آب ناشی از تراکم درون سینی مخصوص جمع آوری میشود و سپس از طریق لوله درین به خارج هدایت میگردد. این انعطاف پذیری و توانایی تنظیم دقیق دما، فنکویل را به گزینهای موثر برای مدیریت شرایط آب و هوایی داخلی تبدیل کرده است.
فن کویل چیست و سرمایش و گرمایش با این دستگاه چگونه انجام میشود؟
فن کویل چیست | فنکویل، یک دستگاه ساده و کاربردی در سیستمهای تهویه مطبوع است که از یک مبدل حرارتی (کویل) برای تامین سرمایش یا گرمایش و یک فن برای گردش هوا تشکیل شده است. عملکرد این دستگاه به این صورت است که آب سرد در تابستان یا آب گرم در زمستان از میان کویلهای آن (که عموماً از لولههای مسی تشکیل شدهاند) عبور میکند. سپس فن با به جریان انداختن هوا در اطراف کویل و تماس آن هوا با سطح سرد یا گرم، هوای مطبوع را به فضای داخلی ساختمان هدایت میکند.
آب سرد مورد نیاز برای فن کویل توسط دستگاه چیلر (یا مینی چیلر برای ظرفیتهای کوچکتر) تامین میشود، در حالی که آب گرم از طریق دیگ بخار (بویلر) مستقر در موتورخانه یا دستگاههای پکیج گازسوز زمینی یا دیواری (برای فضاهای کوچکتر) فراهم میگردد. در حقیقت فن کویلها به وسیله لولههایی به سیستم چیلر و بویلر متصل میشوند.
فن کویل چیست
از لحاظ هزینه، سیستم سرمایشی گرمایشی مبتنی بر چیلر، بویلر و کویل یکی از کاملترین تجهیزات تهویه مطبوع به شمار میآید. برای پاسخ به سوال فن کویل چیست با ما همراه باشید.
در این میان، چیلر به دلیل مشخصات فنی پیچیدهتر و قیمت بالاتر، بخش اصلی هزینه را تشکیل میدهد؛ در حالی که فن کویلها، به واسطه ساختار سادهتر خود، با قیمتهای به مراتب پایینتری عرضه میشوند.

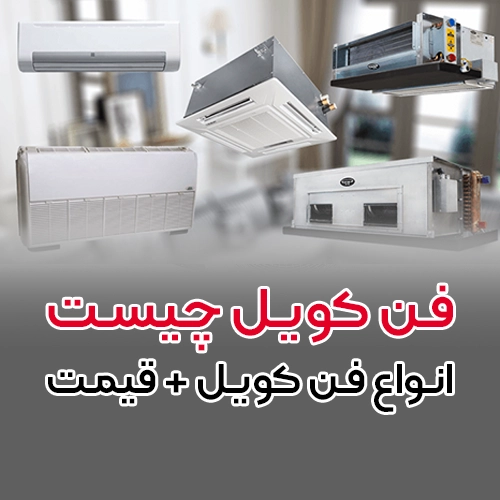

انواع دستگاه فن کویل موجود در بازار ایران
انواع فنکویل بر اساس شکل ظاهری و نحوه قرارگیری در محل نصب شامل موارد زیر میباشد:
- فن کویل سقفی
- فن کویل کانالی
- فن کویل دیواری
- فن کویل زمینی
- فن کویل کاستی
فن کویل سقفی
فنکویل سقفی یکی از انواع سیستمهای تهویه مطبوع است که در سقف ساختمانها نصب میشود و به منظور تأمین سرمایش و گرمایش در فضاهای مختلف از جمله اداری، تجاری، مسکونی، بیمارستانها، هتلها و موارد مشابه مورد استفاده قرار میگیرد. این دستگاه در دو مدل کابین دار و بدون کابین طراحی و تولید شده و معمولا بدنه آن از جنس فولاد گالوانیزه ضد زنگ ساخته میشود که به مقاومت بالا در برابر رطوبت و خوردگی کمک میکند.
برای پاسخ به این سوال که فن کویل چیست با ما همراه باشید دریچه خروجی هوا نیز بسته به مدل دستگاه، در زیر یا جلوی آن قرار دارد. تعداد فنها و موتورها در این سیستم با توجه به ظرفیت عملکردی آن متغیر است. همچنین، فن کویل سقفی به صورت دو لوله ای و چهار لوله ای عرضه میشود که بسته به نیاز مصرف کننده انتخاب میگردد.
انواع فن کویلهای سقفی
انواع دستگاه سقفی از منظر طراحی و ساختار به دو دسته اصلی تقسیم میشوند:
فن کویل سقفی توکار
این نوع فنکویل درون سقف کاذب نصب میشود و تنها دریچههای ورود و خروج هوای آن قابل مشاهده است. نصب فن کویلهای سقفی توکار ساده بوده و برای دسترسی، تعمیر و نگهداری، دریچه بازدید در زیر دستگاه تعبیه میگردد. از مزایای این دستگاه قیمت مناسب آن در مقایسه با مدلهای دیگر است. پیش از خرید باید مشخص شود که دستگاه چپ یا راست بوده و مکش هوا از بخش زیرین یا پشتی انجام میگیرد.
فن کویل سقفی روکار
برخلاف نوع توکار، مدل سقفی روکار به سقف کاذب نیازی ندارد و به طور مستقیم روی سقف نصب میشود، به طوری که کل دستگاه قابل مشاهده است. دسترسی به این مدل دستگاه سادهتر است، بنابراین تعمیرات و سرویس آن با صرف زمان کمتری انجام میشود. این مدل بیشتر در شرایطی به کار میرود که فضای لازم برای نصب در سقف کاذب وجود نداشته باشد.
فن کویل چیست | یکی از معایب این دستگاه، اشغال فضای محیط است که کاربری آن را نسبت به سایر مدلها محدودتر میکند. از نظر ظاهری، مدل سقفی روکار به مدلهای زمینی شباهت دارد؛ اما جهت کویل و سینی زیرین آن متفاوت بوده و مختص نصب روی سقف طراحی شده است.
فن کویل کانالی یا داکت فن کویل
فنکویل کانالی به عنوان یکی از انواع فن کویلهای سقفی توکار شناخته میشود که غالباً در داخل سقف کاذب قرار میگیرد. به منظور کنترل جریان هوای ورودی و خروجی، از اجرای کانال کشی استفاده میشود، و دریچههای هوا در نقاط مختلف کانال تعبیه میشوند. بدنه این نوع فن معمولاً از جنس گالوانیزه ضد زنگ ساخته میشود و دوام بالایی دارد.
پیش از اقدام به خرید فنکویل کانالی، باید موقعیت اتصال لولهها به دستگاه، یعنی چپ یا راست بودن آن، مشخص شود. این مدل به دلیل ظرفیت هوادهی بیشتر و فشار استاتیکی بالا، گزینهای کارآمد برای فضاهایی با نیاز به جریان هوای زیاد محسوب میشود. از دیرباز، داکت فن کویل به دلیل تولید صدای نسبتاً بالا، غالباً در مکانهایی چون راهروهای ساختمانهای تجاری، لابیها و فضاهایی با سقف بلند استفاده میشود.
فن کویل چیست | از ویژگیهای مثبت این نوع دستگاه میتوان به قابلیت تامین ظرفیت هوادهی بالا، فشار استاتیکی مناسب و امکان استفاده از هوای تازه اشاره کرد. همچنین، این سیستم بدون اشغال فضای مفید اتاق، تنها دریچههای ورود و خروج هوا را به نمایش میگذارد. داکت فنکویل در دو مدل افقی و عمودی موجود بوده و متناسب با نیاز محیط قابل انتخاب است.
فن کویل دیواری
فنکویل دیواری با طراحی کابینی مشابه اسپلیت، قابلیت نصب افقی بر روی دیوار نزدیک سقف را دارد. ویژگیهای این نوع شامل سهولت نصب و سرویس دهی میباشد. از آنجا که این مدل داخل دید کاربران قرار میگیرد، ظاهر زیبا و ابعاد مناسب آن اهمیت ویژهای دارد. همچینین جهت تخلیه آب حاصل از کندانس، این فن کویلها به پمپ درین مجهز شدهاند.
فن کویل زمینی
فنکویل زمینی با طراحی خاص خود به صورت عمودی روی زمین نصب میشود و نوع نصب آن کاملاً روکار است. دریچه خروجی این دستگاهها بسته به نیاز میتواند به صورت مورب زن (شیب دار)، روبهرو زن یا بالا زن طراحی شود. مکش هوا از قسمت روبهرو یا پشت دستگاه و دهش آن از بالای فن صورت میگیرد. با این حال، فن کویلهای زمینی به دلیل اشغال فضای محیط ممکن است محدودیتهایی در طراحی داخلی ایجاد کنند.
فن کویل کاستی
فنکویل کاستی از یک یونیت داخلی و قاب دکوراتیو تشکیل شده است. یونیت داخلی داخل سقف کاذب تعبیه شده و قاب دکوراتیو بر روی سطح سقف کاذب قرار میگیرد. این مدل غالباً در فضاهای اداری و تجاری کاربرد دارد؛ به ویژه محیطهایی که دارای تایلهای سقفی هستند. از ویژگیهای اصلی این دستگاه میتوان به توزیع مطلوب هوا در جهتهای مختلف اشاره کرد. اما وجود پنل پلاستیکی یکی از معایب آن به شمار میرود، زیرا ممکن است در فرآیند حمل و نصب آسیب ببیند یا با گذشت زمان تغییر رنگ دهد. همچنین، تخلیه آب حاصل از کندانس در این نوع دستگاهها توسط پمپ مخصوص انجام میشود.
نحوه عملکرد فن کویل چیست؟
عملکرد فنکویل به این صورت است که آب گرم یا سرد، بسته به نیاز برای گرمایش یا سرمایش، از طریق منبع تغذیه مرکزی وارد کویلها میشود. در مدلهای قدیمی، کنترل دما معمولاً توسط ترموستات داخلی دستگاه انجام میشد. اما در ساختمانهای مدرن امروزی، مدیریت دما با استفاده از ترموستاتهای دیجیتالی نصب شده در داخل اتاقها یا حتی سیستمهای مدیریت انرژی ساختمان (BEMS) که از طریق یک سیستم کامپیوتری مرکزی عمل میکنند، پیشرفتهتر شده است.
تامین آب گرم یا سرد مورد نیاز برای فنکویل، از سیستم گرمایش یا سرمایش مرکزی انجام میگیرد. این سیستم ممکن است شامل چیلر یا برج خنک کننده برای سرمایش باشد و برای گرمایش از دیگهای بخار یا بویلر استفاده گردد.
تولید و فروش انواع مدلهای مختلف فن کویل در شرکت طلوع تهویه
شرکت مهندسی طلوع تهویه، با بهره گیری از سالها تجربه در زمینه طراحی و تولید انواع فنکویل سقفی، دیواری، کانالی و … برای پروژههای مسکونی و تجاری، آماده ارائه محصولات متناسب با نیاز مشتریان به همراه قیمت گذاری مناسب و هماهنگ با شرایط فنی پروژه است. جهت دریافت اطلاعات بهروز در مورد قیمت دستگاهها، لطفاً با کارشناسان فروش ما تماس حاصل فرمایید.
با مراجعه به وبسایت طلوع تهویه میتوانید تمامی سیستمها را بررسی کنید و با مقایسه دقیق، سیستمی متناسب با شرایط محیطی و جغرافیایی محل زندگی خود اینکه فن کویل چیست را انتخاب و تهیه نمایید. چنانچه اطلاعات کافی درباره دستگاه های فن کویل ندارید، کافی است با کارشناسان فروش تاسیسات طلوع تهویه تماس بگیرید تا مشاوره کامل و رایگان درباره اینکه فن کویل چیست دریافت کنید. هدف ما این است که شما با انتخابی مطمئن، از عملکرد و بهره وری بالای سیستم تهویه خود نهایت استفاده را ببرید.
