طرز کار چیلر تراکمی آب خنک چگونه است؟ چیلر آب خنک یا چیلر آبی یکی از متداول ترین دستگاه های تهویه مطبوع محسوب می شود که برای خنک سازی ساختمان ها از آن استفاده می کنند. سیکل این چیلرها شامل چهار مرحله اصلی تراکم، تقطیر، انبساط و تبخیر می باشد. طرز کار چیلر تراکمی دارای جزییات بیشتری است که ما در این مقاله از طلوع تهویه به توضیح آن خواهیم پرداخت.

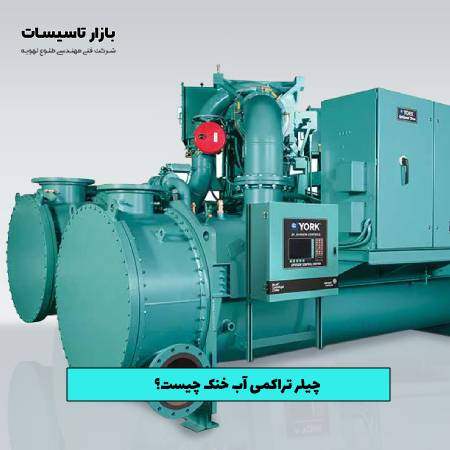

چیلر تراکمی آب خنک چیست؟
چیلر تراکمی آب خنک یا چیلر آبی، نوعی چیلر تراکمی است که با کندانسور آبی و سیکل تبرید تراکمی بخار، آب سرد تولید می کند و اغلب در برودت صنعتی و پروژه های زیر صفر کاربرد دارد. این دستگاه به دلیل استفاده از کندانسور آب خنک، حتماً باید به برج خنک کننده متصل باشد. طرز کار چیلر تراکمی آب خنک را در ادامه برای شما شرح دادیم. فرایند دفع حرارت در کندانسور آبی توسط آب خنک تولید شده، در برج خنک کننده انجام می شود. چیلر آبی با وجود مصرف آب و تجهیزات بیشتر، ظرفیت برودتی بالایی دارد.
انواع چیلر را اینجا ببینید
چیلر تراکمی
طرز کار چیلر تراکمی آب خنک
طرز کار چیلر تراکمی آب خنک در تمامی چیلرهای تراکمی، از جمله چیلرهای آب خنک، دارای چهار فرآیند اصلی ترمودینامیکی است: 1. تراکم مبرد توسط کمپرسور 2. چگالش مبرد در کندانسور 3. کاهش فشار مبرد توسط شیر انبساط 4. تبخیر مبرد در اواپراتور.
این چهار فرآیند به صورت چرخه‌ای تکرار می‌شوند که باعث ایجاد سرمایش در چیلر خواهند شد.
در عملکرد چیلر آب خنک و چیلر هوا خنک، تفاوت اصلی در نوع کندانسور آنهاست. در چیلر آب خنک، کندانسور آبی برای چگالش مبرد به کار می رود.
در سیکل تبرید چیلر آب خنک، گاز مبرد با دمای پایین وارد کمپرسور شده و متراکم می گردد که باعث افزایش دما و فشار آن می شود. سپس، بخار داغ خروجی از کمپرسور وارد کندانسور شده و با استفاده از آب خنک ورودی از برج خنک کننده، گرمای آن جذب شده و به مایع با دمای بالا تبدیل می شود.
در ادامه، با عبور مبرد از شیر انبساط، فشار آن به شدت کاهش می یابد که این امر باعث کاهش دما و تبخیر بخشی از مایع مبرد می گردد. سپس، جریان سرد و دوفازی مبرد وارد اواپراتور شده و با جذب گرمای آب ورودی، دمای آن را کاهش می دهد. در نتیجه، مایع مبرد کاملاً تبخیر شده و به شکل بخار داغ با دمای پایین از اواپراتور خارج و دوباره به کمپرسور باز می گردد. این فرآیندها به صورت چرخه‌ای تکرار شده و در نهایت، آب سرد مورد نیاز تولید می‌شود.
به طور خلاصه، تفاوت اصلی در چیلر آب خنک و هوا خنک در نحوه خنک کردن مبرد در کندانسور است که در چیلر آب خنک از آب و در چیلر هوا خنک از هوا استفاده می‌شود.

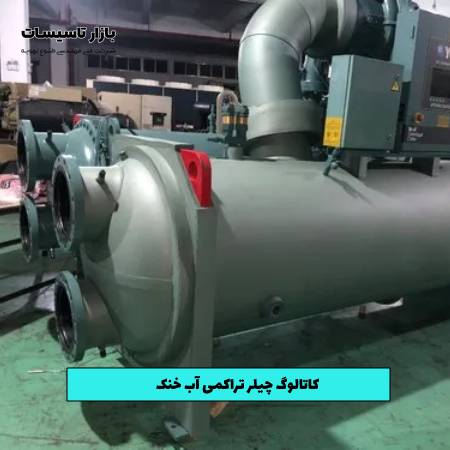

کاتالوگ چیلر تراکمی آب خنک
در کاتالوگ چیلر تراکمی آب خنک، ظرفیت سرمایشی چیلرها از 50 تن تبرید (175 کیلو وات) تا 900 تن تبرید (3165 کیلو وات) متغیر است و در این چیلرها از کمپرسورهای متنوعی استفاده می گردد.
| مدل دستگاه | ظرفیت سرمایشی بر حسب تن تبرید | مشخصات برق ورودی | نوع مبرد | نوع کمپرسور | تعداد کمپرسور | نوع سیستم کنترلی |
|---|---|---|---|---|---|---|
| KT-WCC-50 | 50 | برق 380 ولت، سه فاز، 50 هرتز | R 22, R 407, R 134 | اسکرو پیستونی | 1 | LOGO |
| KT-WCC-75 | 75 | برق 380 ولت، سه فاز، 50 هرتز | R 22, R 407, R 134 | اسکرو پیستونی | 1 | LOGO |
| KT-WCC-100 | 100 | برق 380 ولت، سه فاز، 50 هرتز | R 22, R 407, R 134 | اسکرو پیستونی | 2 | PLS |
| KT-WCC-150 | 150 | برق 380 ولت، سه فاز، 50 هرتز | R 22, R 407, R 134 | اسکرو پیستونی | 2 | PLS |
| KT-WCC-200 | 200 | برق 380 ولت، سه فاز، 50 هرتز | R 22, R 407, R 134 | اسکرو | 4 | PLS |
| KT-WCC-250 | 250 | برق 380 ولت، سه فاز، 50 هرتز | R 22, R 407, R 134 | اسکرو | 2 | PLS |
| KT-WCC-300 | 300 | برق 380 ولت، سه فاز، 50 هرتز | R 22, R 407, R 134 | اسکرو | 2 | PLS |
| KT-WCC-400 | 400 | برق 380 ولت، سه فاز، 50 هرتز | R 22, R 407, R 134 | اسکرو | 2 | PLS |
| KT-WCC-450 | 450 | برق 380 ولت، سه فاز، 50 هرتز | R 22, R 407, R 134 | اسکرو | 3 | PLS |
| KT-WCC-600 | 600 | برق 380 ولت، سه فاز، 50 هرتز | R 22, R 407, R 134 | اسکرو | 2 | PLS |
| KT-WCC-900 | 900 | برق 380 ولت، سه فاز، 50 هرتز | R 22, R 407, R 134 | اسکرو | 3 | PLS |
عوامل موثر بر قیمت چیلرهای تراکمی
قیمت چیلر تراکمی به تجهیزات و قطعات مورد استفاده در آن بستگی دارد و معمولاً بر اساس ظرفیت برودتی تعیین می شود. عوامل مؤثر بر قیمت عبارت‌اند از:
- مقدار لوله های مسی: بسته به نوع کندانسور (هواخنک یا آب‌خنک)، میزان لوله های مسی مورد استفاده متفاوت است.
- نوع و برند کمپرسور و قطعات الکتریکی: انتخاب برندهای معتبر و باکیفیت می تواند بر قیمت تأثیرگذار باشد.
- تعداد مدارهای دستگاه: چیلرهای تک‌مداره یا چندمداره، با توجه به تعداد کمپرسورها و مدارهای مستقل، قیمت های متفاوتی دارند.
- نوع و برند کنترلر: استفاده از کنترلرهای PLC مناسب با توجه به کاربری و ظرفیت دستگاه، در بهینه سازی مصرف انرژی و عملکرد دستگاه مؤثر است.
توجه به این عوامل در انتخاب و خرید چیلر تراکمی مناسب، به بهینه سازی هزینه ها و کارایی سیستم کمک می کند.

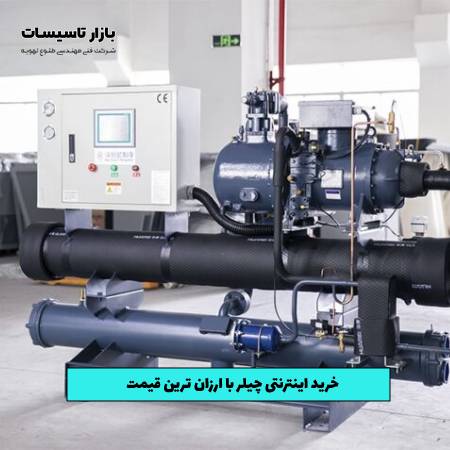

خرید اینترنتی چیلر با ارزان ترین قیمت
مجموعه ما، طلوع تهویه با ارائه انواع چیلرهای باکیفیت و قیمت های رقابتی، امکان خرید اینترنتی چیلر را برای مشتریان فراهم کرده است. شرکت ما با بهره‌گیری از استانداردهای جهانی در زمینه حرارت و انرژی، محصولاتی با راندمان بالا و ایمنی مطلوب عرضه می کند. خرید از مجموعه ما به دلیل تنوع محصولات، قیمت های مناسب و خدمات پس از فروش مطمئن، تجربه‌ای رضایت بخش را برای مشتریان به ارمغان می آورد. برای اطلاعات بیشتر و مشاهده محصولات، می توانید به وب سایت طلوع تهویه مراجعه کنید.
طرز کار چیلر تراکمی آب خنک
جمع بندی
طرز کار چیلر تراکمی آب خنک بر اساس سیکل تبرید است که شامل چهار مرحله اصلی می شود: تراکم، تقطیر، انبساط و تبخیر. در مرحله تراکم، مبرد گازی توسط کمپرسور فشرده شده و دمای آن افزایش می یابد. سپس در مرحله تقطیر، مبرد داغ در کندانسور با آب خنک تبادل حرارت کرده و به مایع تبدیل می گردد. در مرحله انبساط، فشار مبرد مایع توسط شیر انبساط کاهش یافته و در نهایت در مرحله تبخیر، مبرد مایع در اواپراتور گرمای آب را جذب کرده و دوباره به گاز تبدیل می شود. این چرخه به طور مداوم تکرار شده و آب خنک تولید می گردد. طرز کار چیلر تراکمی آب خنک اینجا برای شما شرح دادیم.
سوالات متداول
اجزای اصلی چیلر تراکمی آب خنک کدامند؟
اجزای اصلی چیلر تراکمی آب خنک عبارتند از: کمپرسور، کندانسور، شیر انبساط و اواپراتور. هر یک از این اجزا وظیفه خاصی در سیکل تبرید بر عهده دارند.
چیلر تراکمی آب خنک چه مزایایی دارد؟
چیلر تراکمی آب خنک مزایای متعددی دارد که از جمله آن ها می توان به راندمان بالا، قابلیت اطمینان بالا، عمر طولانی و هزینه نگهداری پایین اشاره کرد.
